Modbus简介

Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制器相互之间、或控制器经由网络（如以太网）可以和其它设备之间进行通信。Modbus协议使用的是主从通讯技术，即由主设备主动查询和操作从设备。一般将主控设备方所使用的协议称为Modbus Master，从设备方使用的协议称为Modbus Slave。典型的主设备包括工控机和工业控制器等；典型的从设备如PLC可编程控制器等。

Modbus三种连接方式

Modbus有下列三种通信方式：

1. 以太网：对应的通信模式是Modbus TCP/IP
2. 异步串行传输（各种介质如有线RS-232-/422/485/；光纤、无线等）：对应的通信模式是Modbus RTU或Modbus ASCII
3. 高速令牌传递网络：对应的通信模式是Modbus PLUS

Modbus RTU和Modbus ASCII协议应用于串口链接（RS232、RS485、RS422），Modbus tcp/ip协议应用于以太网链接。

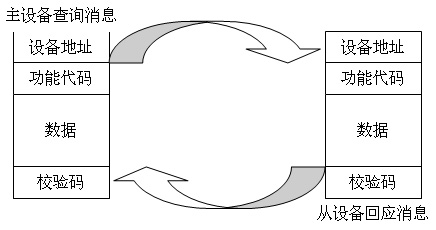

Modbus传输方式

控制器通信使用主/从技术，即仅一设备（主设备）能初始化传输（查询）。其它设备（从设备）根据主设备查询提供的数据作出相应反应。

典型的主设备：主机和可编程仪表。 典型的从设备：可编程控制器。

Modbus 报文格式

Modbus协议的报文（或帧）的基本格式是：

表头 + 功能码 + 数据区 + 校验码

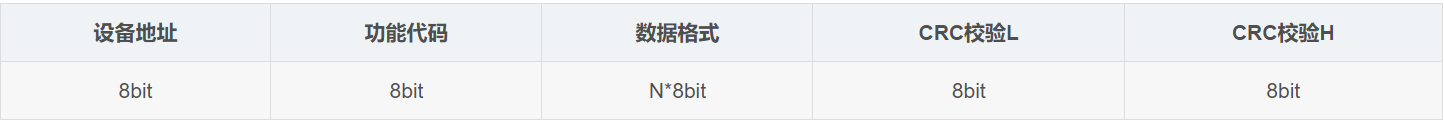

1. MODBUS-RTU报文模型

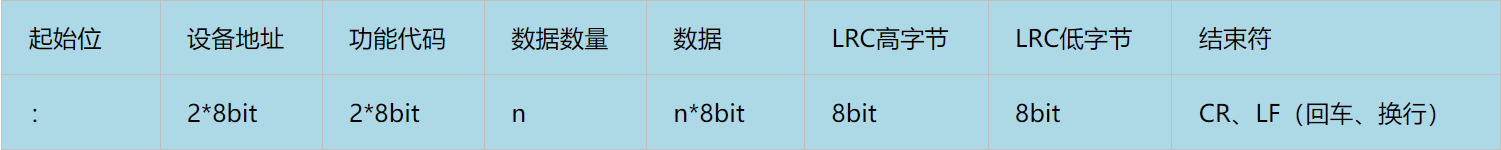

2. MODBUS-ASCII报文模型

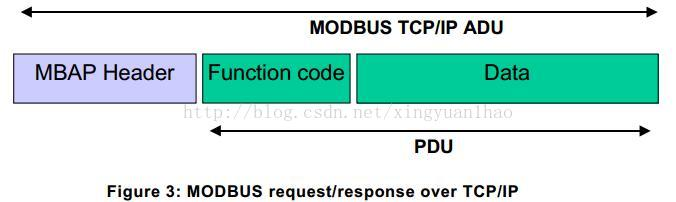

3. MODBUS-TCP报文模型

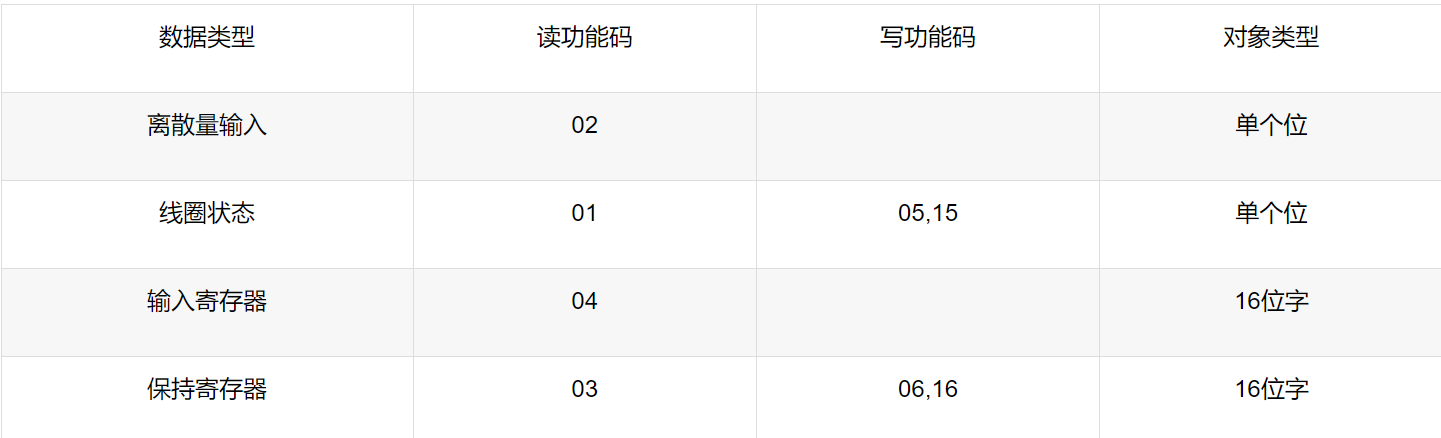

modbus 功能码

modbus 地址

Modbus 报文格式详解

（1）、0x01：读线圈

　在从站中读1~2000个连续线圈状态，ON=1,OFF=0

请求：MBAP 功能码 起始地址H 起始地址L 数量H 数量L（共12字节）
响应：MBAP 功能码 数据长度 数据（一个地址的数据为1位）
如：在从站0x01中，读取开始地址为0x0002的线圈数据，读0x0008位 ------------------00 01 00 00 00 06 01 01 00 02 00 08
回：数据长度为0x01个字节，数据为0x01，第一个线圈为ON，其余为OFF------------00 01 00 00 00 04 01 01 01 01

（2）、0x02：读离散量输入

　　从一个从站中读1~2000个连续的离散量输入状态

请求：MBAP 功能码 起始地址H 起始地址L 数量H 数量L（共12字节）
响应：MBAP 功能码 数据长度 数据（长度：9+ceil（数量/8））
如：从地址0x0000开始读0x0012个离散量输入-------------------------------------------------------------------------------------------------00 01 00 00 00 06 01 02 00 00 00 12
回：数据长度为0x03个字节，数据为0x01 04 00，表示第一个离散量输入和第11个离散量输入为ON，其余为OFF----------00 01 00 00 00 06 01 02 03 01 04 00

（3）、0x02：读离散量输入

　 从一个从站中读1~2000个连续的离散量输入状态

请求：MBAP 功能码 起始地址H 起始地址L 数量H 数量L（共12字节）
响应：MBAP 功能码 数据长度 数据（长度：9+ceil（数量/8））
如：从地址0x0000开始读0x0012个离散量输入-------------------------------------------------------------------------------------------------00 01 00 00 00 06
01 02 00 00 00 12
回：数据长度为0x03个字节，数据为0x01 04 00，表示第一个离散量输入和第11个离散量输入为ON，其余为OFF----------00 01 00 00 00 06 01 02 03 01 04 0

（4）、0x03：读保持寄存器

　　 从远程设备中读保持寄存器连续块的内容

请求：MBAP 功能码 起始地址H 起始地址L 寄存器数量H 寄存器数量L（共12字节）
响应：MBAP 功能码 数据长度 寄存器数据(长度：9+寄存器数量×2)
如：起始地址是0x0000，寄存器数量是 0x0003----------------------------------00 01 00 00 00 06 01 03 00 00 00 03
回：数据长度为0x06，第一个寄存器的数据为0x21，其余为0x00-----------00 01 00 00 00 09 01 03 06 00 21 00 00 00 00

（5）、0x06：写单个保持寄存器

　　 在一个远程设备中写一个保持寄存器

请求：MBAP 功能码 寄存器地址H 寄存器地址L 寄存器值H 寄存器值L（共12字节）
响应：MBAP 功能码 寄存器地址H 寄存器地址L 寄存器值H 寄存器值L（共12字节）
如：向地址是0x0000的寄存器写入数据0x000A------------------00 01 00 00 00 06 01 06 00 00 00 0A
回：写入成功--------------------------------------------------------------00 01 00 00 00 06 01 06 00 00 00 0A
