工业互联网组成

工业互联网组成

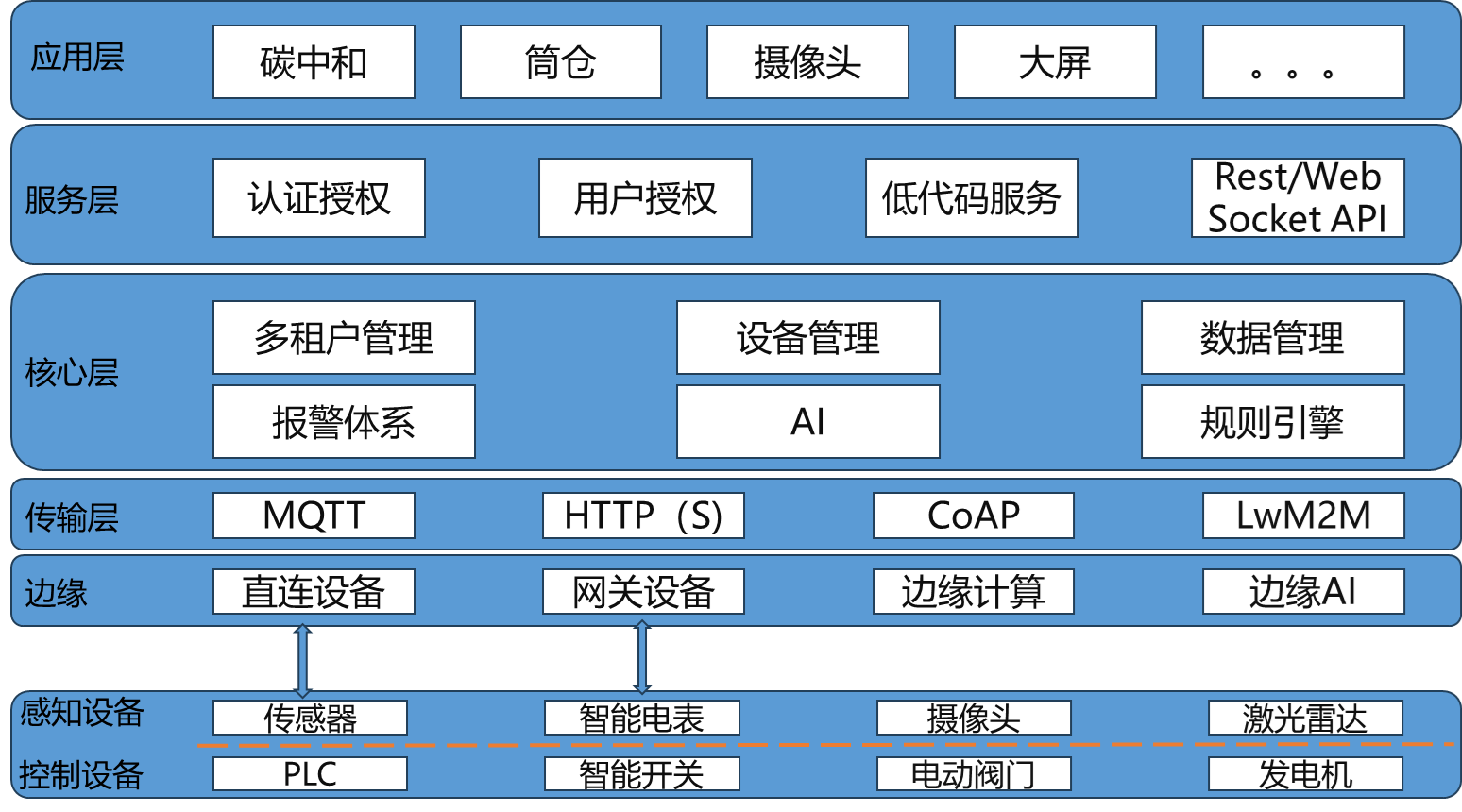

工业互联网要实现互通互联，数据采、存、算、用的目的与要求，需要使用不同的技术与方法来实现。工业互联网由几大部分组成：硬件设备、边缘、基础、平台、应用。

硬件设备

现场感知设备主要包括温度传感器、湿度传感器、压力传感器、RFID、电动阀门、变送器等，这些设备直接与工业机器相连，担当着感知控制过程的末稍机构。

控制设备主要指PLC等控制器，在工业系统中，PLC等控制器用于实现较底层的高速实时的控制功能，对于工业控制尤为重要。

控制设备与现场感知设备组成了现场总线控制网络，如常用的CAN总线网络、Profibus 总线网络等。

边缘

通过全量、多层次的数据采集，以及异构数据的协议转换与边缘计算，边缘AI，构成了工业互联网平台的数据基础。

利用感知技术对多源设备、异构系统、生产要素（人-机-料-法-环）信息进行实时高效采集、本地处理和云端汇聚

功能实现

• 数据采集
• 协议转换
• 边缘数据处理

传输层

传输层担负着数据上传下达的责任。负责将采集数据快速高效地上传到工业互联网平台，同时将平台下发的指令及时地下达到边缘及设备上。

常见的传输方式

• MQTT
• HTTP(S)
• CoAP
• LwM2M

  平台层

  平台层是工业互联网的核心，其核心服务包括：设备服务，用户及权限服务，报警系统服务，大屏开发服务

• 设备管理： 主要功能包含：设备创建，支持三种设备接入凭证（accesToken，X.509，MQTT Basic）， 同时支持设备上相关的数据点位，属性以及其上的报警。

• 用户及权限： 用户分为三类用户：系统管理员，租户，客户三类。系统管理员为系统默认配置。通过系统管理员可以创建租户，租户可以创建用户。每类用户均有相关的参数或者配置。 提供 用户-》角色-》权限-》资源访问方式。 权限目前分为两大类：一类为页面权限（含页面访问，操作等权限）一类为数据权限，负责管理数据资源，数据资源包括如部门，设备。SAAS应用等。

• 报警系统：通过报警系统，我们能够提前感知问题发生，提前做出相应的处理。报警系统涉及报警条件的设定，报警提醒方法的配置与设定，报警源的产生，报警目标和报警展示或应用的地方。报警条件：包括数据判定，有无判断，延时报警和条数报警等。报警提醒配置：email和短信。报警源根据现有业务有：电子围栏摄像头，电子锁，以及设备点位报警。报警目标均为相关人员。而报警可以在多个地方展示或者应用。

• 大屏开发：大屏开发包括：大屏页面创建及数据绑定，通过API实现数据绑定，利用低代码实现大屏设计与页面创建

服务层

向上对工业应用提供工业平台API服务，支撑业务利用API实现数据的获取，属性的更新以及数据反向控制等功能

• 提供多种API 支持Rest API，同时提供WebSocket 提供数据推送减少资源消耗。

• API统一认证和授权 通过对用户访问进行控制，实现统一认证与授权

• 统一服务接入 通过统一服务接入，提供标准的接口及数据结构，应用使用的接口一致更加有利于移植与开发

应用层

在各个行业，各个场景中，充分利用平台优势，打造适应各样需求的应用集市
